Connectique avant 2012 I Connectique depuis 2012

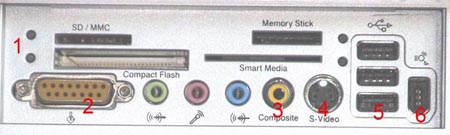

Types d'entrées (IN), pouvant équiper un ordinateur

1. carte mémoire (SD/MMC, Mémory Stick, Compak Flash, Smart Media)
2. port jeux
3. composite* : reliez le magnétoscope ou autre source analogique via le câble RCA (jaune)
4. S-Vidéo* : reliez le magnétoscope ou autre source analogique via le câble S-VHS (appelé également Y/C, Ushiden)
5. USB : reliez le caméscope numérique, l'APN, le boîtier externe d'acquisition, autres périphériques, via le câble USB,
6. Prise DV  (IEEE 1394, Firewire, iLink) : reliez le caméscope numérique, autres périphériques, via le câble IEEE 1394


* ATTENTION, peu d'ordinateurs possèdent les entrées analogiques RCA et S-Vidéo. Une carte graphique équipée d'une entrée analogique convertit l'analogique en numérique. La plupart des cartes graphiques ont la prise S-Vidéo uniquement en sortie (Out), il faut en ce cas passer par l'intermédiaire d'un convertisseur : carte d'acquisition interne ou boîtier externe.

IMPORTANT. Un périphérique (caméscope, APN, boîtier d'acquisition, ...) relié via le port le port Firewire, est en principe reconnu directement par l'ordinateur, lorsqu'il est relié via le port USB l'installation préalable d'un pilote (fourni avec l'appareil) est nécessaire.

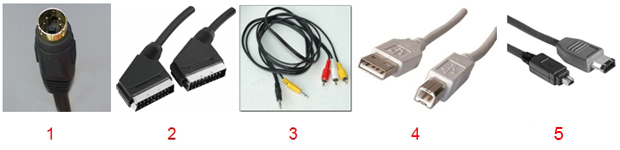

1. câble S-VHS (appelé également Y/C)

2. câble péritel

3. câble composite RCA : jaune = vidéo, rouge = audio canal droit, blanc = audio canal gauche
4. câble USB : type A (4 broches) et mini type B (5 broches)
5. câble IEEE1394 (firewire, iLink) : 4 pôles et 6 pôles


Lorsqu'un ordinateur portable n'est pas équipé de port USB 2.0 ou firewire, s'il est doté d'un slot PCMCIA ou Express Card, l'ajout d'une carte PCMCIA ou Express Card, permettra les branchements utiles. Depuis 2012, les portables ne peuvent plus être équipés du port IEEE 1394.

                              exemple d'une carte PCMCIA (USB2.0, IEEE1394)                     exemple d'une carte Express Card (IEE1394)
